Portimex

    Anwendungen

    Renovierung eines Altbaus mit Torantrieben

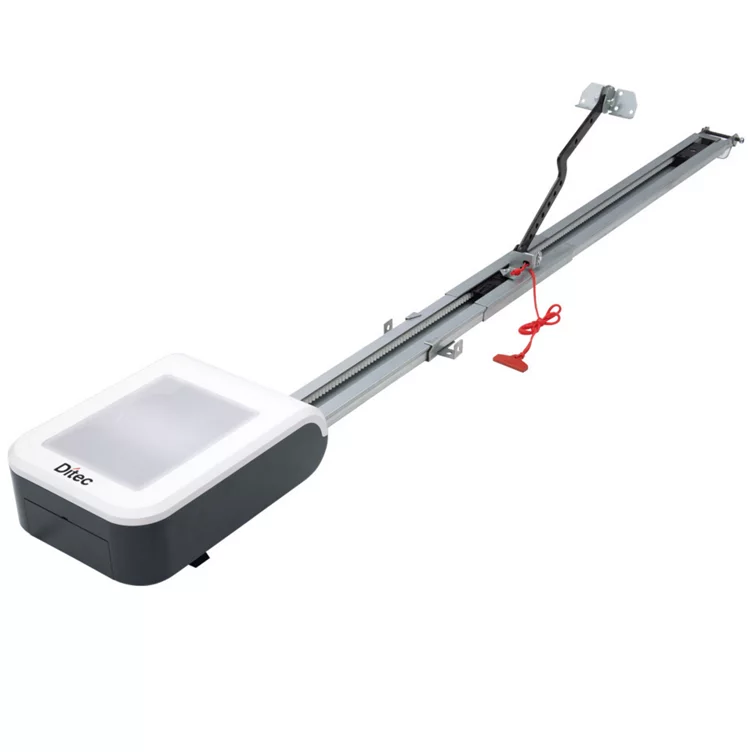

    Neuinstallation, Zufahrtstor und Garagentor: Garagentorantrieb TOP

    Ditec TOP ist ein aus hochwertiger leistungsstarker, schneller und geräuscharmer Garagentorantrieb. Die Produktreihe umfasst zwei 24V DC Antriebe mit 600 und 1000N, mit denen Tore von einem Gewicht bis zu 210 Kg und einer Grösse bis 17 m² (je nach Modell) abgedeckt sind.

    Vorteile:

    • Schnelles Öffnen und Schliessen des Tores
    • Die Einstellbarkeit der Schliesskräfte garantiert maximale Sicherheit
    • Handsender mit RollingCode und ein selbsthemmender Motor schützen vor unerwünschten Öffnungsversuchen durch fremde Personen.
    • Der Garagentorantrieb ist zusätzlich mit einer Beleuchtung, (bei Betrieb) ausgestattet.

    Eine interne Entriegelungsvorrichtung ist am Antrieb angebracht, um bei Stromausfall aus der Garage zu gelangen und eine externe Entriegelungsvorrichtung mit Schlüssel, ist vorgeschrieben bei fehlendem Rettungsweg und nützlich bei Stromausfall, um ins Gebäude zu gelangen.

    > Broschüre: Garagentorantrieb TOP

    Unsichtbare Lösung für Zufahrtstore: Ditec Cubic Unterfluhrantrieb

    Verdeckt liegender Antrieb für Drehtorantriebe bis 4 M Einzelflügelbreite oder einem Torgewicht bis 600 KG

    Die Produktreihe umfasst Modelle mit 230 V AC und 24 V DC und einem Öffnungswinkel von 110° oder 180°

    Nutzungsklassen: 3- häufig oder 4- intensiv

    Dieser einfache und robuster Torantrieb besteht aus einem Unterflurkasten aus Stahl oder Edelstahl.

    Bei einem 2 flügeligem Tor benötigt es pro Flügel einen Antrieb, eine Steuerung reicht für 2 Antriebe. Die Steuerung kann z.B. in der Garage verbaut werden.

    Die Tore öffnen mit einem Handsender, welcher im Auto oder im Haus aufbewahrt ist.

    Die Antriebe können allenfalls mit einem beliebigen Auf-Schalter im Haus kombiniert werden.

    Die Tore Schliessen automatisch nach eingestellter Öffnungszeit. Vor Ort wurde gewünscht, dass das Tor auf Schrittbetrieb programmiert ist, d.h. Taster für Auf, Zu & Stopp. Dies ist mit der Steuerung LCU40H problemlos möglich. Die Funktion“ Schrittbetrieb ist hier zwingend, da keine zusätzlichen Sicherheitssensoren vor dem Tor verbaut wurden. Es sind lediglich Sensoren in der Mauer, im Durchgang verbaut.

    > Broschüre: Unterfluhrantrieb CUBIC

    Kontaktieren sie uns

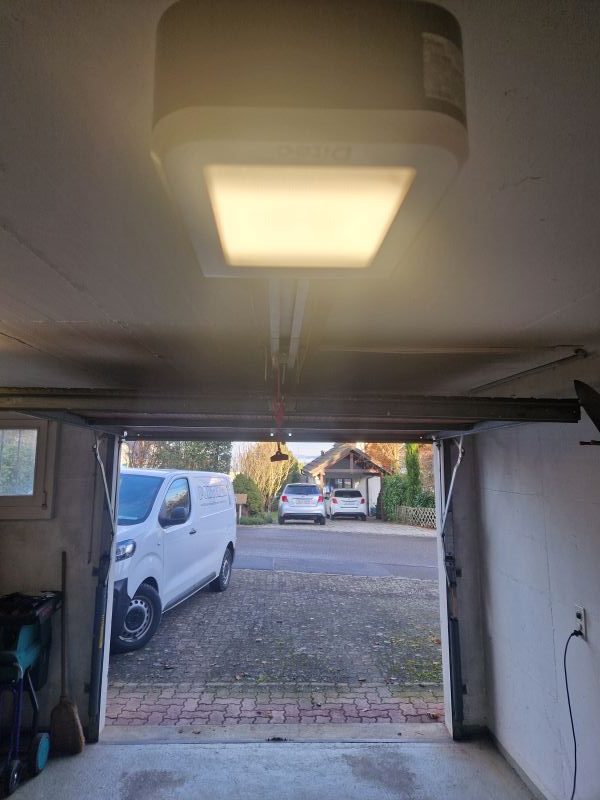

    Der Garagentorantrieb TOP ist montagefreundlich, d.h. er kann auch bei schwierigeren Tor- & Deckensituationen einfach verbaut werden.

    Beim Garagentor auf dem Foto wurde der stärkere Antrieb verbaut, da die Torgrösse entscheidend war.

    Der CUBIC wird im Boden eingelassen und mit einer Edelstahlplatte abgedeckt.

    Schiebetorantriebe für Zufahrtstore von klein bis gross

    Ditec CROSS ist eine Antriebsserie für Schiebetore bis 3500 kg Torgewicht, für den Gewerbe-, Industrie- und Mehrfamilienhausbereich.

    Der Antrieb CROSS garantiert maximale Sicherheit und Zuverlässigkeit. Die Antriebe sind in verschiedenen Ausführungen erhältlich und wahlweise mit einer modernen Displaysteuerung 230V AC oder einer innovativen, auf Invertertechnologie basierenden Steuerung ausgestattet.

    Ditec CROSS 18 Für Tore mit einem Gewicht bis 1800 kg. Für intensiven Betrieb. Mit mechanischen oder magnetischen Endschaltern erhältlich. Steuerung LCA85 (integriert)

    Ditec CROSS 20 Für Tore mit einem Gewicht bis 2000 kg. Für sehr intensiven Betrieb. Mit Frequenzumrichter und magnetischen Endschaltern erhältlich. Steuerung LCU43A (integriert)

    Ditec CROSS 35 Für Tore mit einem Gewicht bis 3500 kg. Für sehr intensiven Betrieb. Mit Inverter und magnetischen Endschaltern. Steuerung LCU43B (mitgeliefert)

     Hohe Geschwindigkeit: 30 cm/s für Tore bis zu 2000 kg und 25 cm/s für Tore bis zu 3500 kg, unter Einhaltung der geltenden Vorschriften

    • Überhitzungsschutz für Steuerung und Antrieb
    • Energieeinsparung: Reduzierter Verbrauch durch Begrenzung der Stromaufnahme des Zubehörs im Standby-Modus

    Industrietor zur Lagerhalle

    Auf einem Industriegelände befindet sich ein Zufahrtstor, welches Überdacht ist, aber dennoch draussen steht. Der bestehende Antrieb hatte seine besten Jahre hinter sich, somit war unser Kunde auf der Suche nach einem neuen Schiebetorantrieb.

    Die Firma Portimex konnte somit einen CROSS18 empfehlen, da das genaue Gewicht des Tores nicht ausfindig zu machen war, haben wir ein stärkeres Modell gewählt.

    Mit den CROSS18, hat der Antriebe eine Stärke für Tore bis 1800kg!

    Bei der Inbetriebnahme wurde das Thema Sicherheit ebenfalls auf den neuesten Stand gebracht.

    Bei vielen Industrietoren muss bei der Neumontage, nicht nur der Antrieb, sondern auch die Sicherheitskomponenten erneuert werden.

    Die Vorschriften vor 10, 20, 30 oder mehr Jahren, gelten den heutigen Standards nicht mehr.

    Bei einem Tor mit Gitterstäben, also einem nicht ausgefüllten Torflügel, muss mit Sensoren rundherum abgesichert werden. Hierzu wurden eigens Halterungen für die LIN2 Sensoren erstellt.

    Da beim täglichen Betrieb oft in das Tor oder die Pfosten gefahren wird, wurden die Sensoren mit einem gelben Schutzgehäuse versehen. Damit die Sensoren auch sichtbar werden.

    Das Tor kann jetzt wieder bequem mit Handsendern bedient werden. Wir empfehlen bei Gewerblichem Gebrauch, den Antrieb mind. 1 x jährlich zu warten.

    Kontaktieren sie uns
    Ditec Cross Broschüre

    Rohrtürschliesser RTS – der unsichtbare Türschliesser, insbesondere für Pforten im Aussenbereich

    Für eine stark frequentierte Zugangspforte bei einer Firma in Zürich, wurde ein zuverlässiger Türschliesser gesucht, der zudem möglichst unauffällig und vandalensicher sein sollte.

    Ideale Anforderungen für den DICTATOR Rohrtürschließer RTS.

    «Die Tür schliesst ganz von alleine – aber nirgends ist ein Türschliesser zu sehen»

    • Sein verdeckter Einbau schützt den RTS vor Witterungseinflüssen und macht ihn weitgehend vandalensicher
    • Geeignet für: Stahl-, Holz- und Aluminiumtüren
    • Das abriebfeste Spezialgelenk des RTS ist flexibel, so dass der Rohrtürschließer bei unterschiedlichen Türbändern verwendet werden kann
    • Die Rohrtürschliesser sind erhältlich für DIN links o. rechts und für den Einbau unten oder oben

    Funktion

    Der Rohrtürschliesser wird im Idealfall bei der Planung, spätestens bei der Montage der Türe mit eingebaut.

    Für einen nachträglichen Einbau an der Türe, empfehlen wir einen Türschliesser DIREKT.

    Der Rohrtürschliesser RTS wird in das Türblatt eingelassen. Er ist mit der Gegenplatte, die an der Zarge befestigt ist, über ein elastisches Kunststoff-Gelenk mit innenliegenden Stahlseilen verbunden.

    Beim Öffnen der Tür wird das Gelenk herausgezogen und die Schliessfeder im hinteren Bereich des Rohrtürschliessers gespannt.

    Die Schliessgeschwindigkeit wird durch den Dämpfungszylinder (im mittleren Teil des Türschliessers) kontrolliert. Sie ist regulierbar und kann so den Erfordernissen angepasst werden.

    Je nach Ausführung der Türbänder können die Türen bis zu 180° geöffnet werden

    Es ist wichtig, dass die vorgegebenen Masse genau eingehalten werden, ist dies der Fall funktioniert der RTS an Ihrer Türe

    ZUM PRODUKT

    SERVICE & BERATUNG

    Haben Sie Interesse an einem Rohrtürschliesser oder Fragen zum Produkt? Kontaktieren Sie uns – wir beraten Sie gerne.

    Kontaktieren Sie uns

    Treppenabgang im Kindergarten

    Im Aussenbereich eines Kindergartens befindet sich eine Treppe, welche zum Schutz mit schweren Klappen abgedeckt ist. Dies schafft mehr Raum und Sicherheit, damit die Kinder nicht die Treppe herunterfallen können. Für Wartungsarbeiten muss der Hausmeister die Räume im Untergeschoss betreten können, da eine Klappe 70kg wiegt, müssen diese mit Gasfedern abgesichert werden. Damit ein herunterfallen des Deckels bei Wind verhindert werden kann.

    Mit den Gasfedern erleichtert sich zudem das Öffnen und Schliessen einer solchen Klappe.

    Durch die zusätzliche Kette, wird ein überdrücken der Gasfedern beim Öffnen verhindert. Gasfedern sollten nicht als Endanschlag benützt werden, dies verkürzt ihre Lebenszeit.

    Broschüre Gasfedern
    Kontaktieren sie uns
    Für diese Klappe haben wir 2 Stück 1428-Gasfedern mit 400mm Hub und 920 Newton verwendet.
    Wir empfehlen bei grossen Klappen immer 2 Gasfedern, da sich bei einer Gasfeder die Klappe durch den Druck der Gasfeder mit der Zeit verziehen kann.

    Ditec DAB 205 – Ein neuer Drehtürantrieb für ein Einkaufshaus mit Mietwohnungen

    Um in diese Mietwohnungen zu gelangen, die in einem Gebäude mit einem Einkaufshaus untergebracht sind, gibt es eine Haupteingangstüre. Diese trennt das Treppenhaus zum Einkaufshaus von den privaten Wohnungen.

    Hier diente 25 Jahre lang ein DITEC SUPERTRANSIT 95 Drehtürantrieb. Der SUPERTRANSIT 95 hat sein Dienstalter erreicht und die Firma Portimex konnte einen Drehtürantrieb der neuen Generation verbauen, den DAB205.

    Von aussen wird die Türe mit einem Schlüsselschalter geöffnet. Den Schlüssel besitzen nur die Mieter. Die Türe kann ebenfalls mit Push & Go geöffnet werden. D.h. die Türklinke wird von Hand aufgedrückt  der Türe wird ein kleiner «schups» gegeben, dann öffnet sich diese von selbst.

    Die Mieter haben sich später dazu entschieden einen Taster für AUF/ZU zu verwenden.

    Die Lösung: Der Drehtürantrieb Ditec DAB205 für Türen bis 400 kg für 1- oder 2-flügelige Türen

    Maximales Flügelgewicht:

    • mit Gelenkarm, drückendes Gestänge bis 400kg
    • mit Gleitarm, ziehendes Gestänge, bis 300kg

    Ein einziger Antrieb, der zahlreiche Anwendungen abdeckt und für jede Art von Lösung geeignet ist: Von intensiv genutzten öffentlichen Gebäuden, wie z. B. Einkaufszentren, bis hin zu Umgebungen, in denen die Sicherheit Vorrang hat, wie z. B. Krankenhäuser und Flughäfen, aber auch für Zugangstüren bei Mehrfamilienhäusern.

    Durch den Einsatz der zusätzlichen Konfigurationskarten ESA und ESE ist es möglich, den Antrieb mit zahlreichen Zusatzfunktionen individuell zu gestalten. D.h. der Antrieb kann nach Wunsch mit Zusatzfunktionen ausgestattet werden.

    Zusatzfunktionen:

    Bedienung mit Programmwahlschalter, Radar/Sensoren, Elektroschloss und Brandschutz

    DITEC dAB205 bROSCHÜRE

    Sie suchen nach einer Antriebslösung?

    Portimex ist Ihr Ansprechpartner in der Schweiz für alle Belange rund um Tür, Tor, Fenster und überall dort, wo es um anspruchsvolle Lösungen im Bereichen Bewegen-Dämpfen-Halten geht.

    Portimex kann auf bald 30 Jahre Erfahrung mit mechanischen sowie automatischen Antrieben und vielen Problemlösungen rund um Türen, Tore und mehr zurück blicken.

    Wir bieten vom technischen Support per Telefon oder Mail bis hin zur Inbetriebnahme vor Ort den umfassenden Service, den Sie benötigen. Wir haben eine grosse Auswahl an Produkten, die wir im Spezialfall auch auf Ihr Objekt anpassen und ergänzen können.

    Kontaktieren sie uns

    Automatische Schiebetüre für exklusive VIP-Lounge in Züricher Bekleidungsgeschäft

    In einem Bekleidungsgeschäft mit VIP Lounge in Zürich wurde die Lounge erneuert. Diese ist durch eine Schiebetüre zu betreten, welche sich auf der einen Seite durch einen Sensor öffnet und auf der anderen Seite durch einen berührungslosen Taster bedienen lässt. In der Lounge befindet sich eine kleine Bar und mehrere Umziehkabinen, welche für exklusive Gäste vorgesehen sind.

    Auf der einen Seite öffnet die Türe per Sensor…

    …auf der anderen Seite wird die Türe mit einem berührungslosen Taster geöffnet

    …auf der anderen Seite wird die Türe mit einem berührungslosen Taster geöffnet

    DITEC DAS107PLUS: Antrieb für Schiebetüren bis max. 160kg

    • Zuverlässig/ Hochwertig
    • Montagefreundlich
    • Mit oder ohne Brandschutzfunktion
    • Für Gewerbe und Privat

    Der Ditec DAS107PLUS ist ein Schiebetürantrieb, der alle Anforderungen im Gewerbebereich für ein Flügelgewicht bis 160 kg erfüllt. Der Ditec DAS107PLUS wurde für die einfache und schnelle Montage konzipiert.

    Der Antrieb kann für 1- und 2-flügelige Schiebetüren verwendet werden. Er kann außerdem für die Funktion «Brandschutz» aufgerüstet werden. Die Bedienung erfolgt wie bei allen DITEC-Antrieben via Handtaster, Schlüsselschalter oder mit Sensor.

    Sie suchen nach einem Partner für Schiebetürantriebe in der Schweiz?

    Portimex ist Ihr Ansprechpartner in der Schweiz für alle Belange rund um Tür, Tor, Fenster und überall dort, wo es um anspruchsvolle Lösungen im Bereichen Bewegen-Dämpfen-Halten geht. Wir bieten vom technischen Support per Telefon oder Mail bis hin zur Inbetriebnahme vor Ort den umfassenden Service, den Sie benötigen. Wir haben eine grosse Auswahl an Produkten, die wir im Spezialfall auch auf Ihr Objekt anpassen und ergänzen können.

    Kontaktieren sie uns
    Ditec DAS107Plus broschüre
