Ressorts à gaz

Portimex - L'expert suisse des solutions de ressorts à gaz selon vos besoins

DICTATOR offre une large gamme de ressorts à gaz de qualité fabriqués sur mesure. Sur cette base, nous développons des solutions personnalisées qui garantissent une séquence de mouvements sûre et une manipulation confortable simultanément.

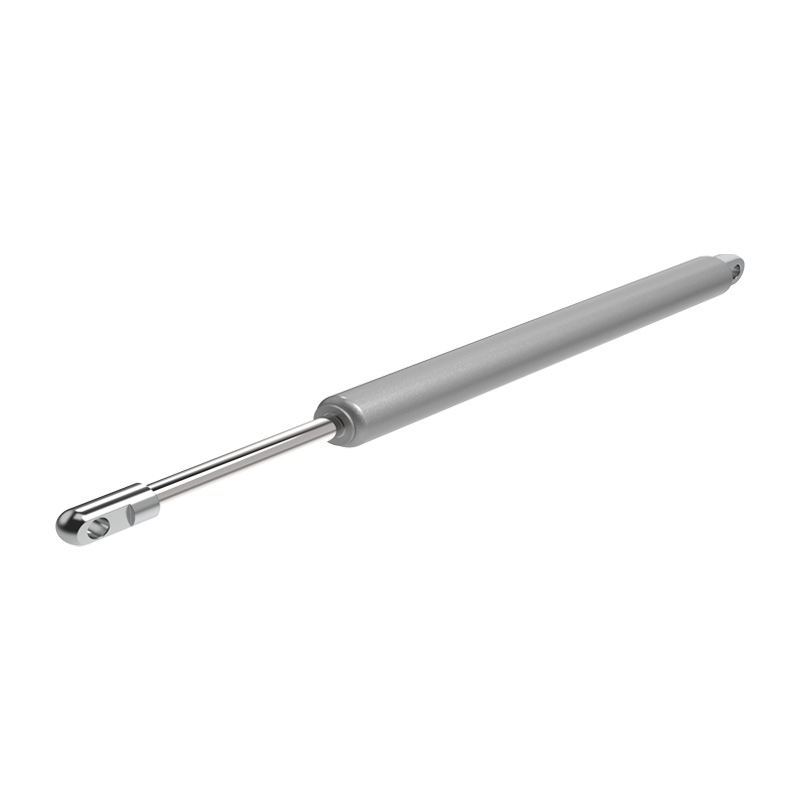

Gasfeder Produktbild

Avantages

Icon Produktion

Production sur mesure

également pour les pièces unitaires et les petites quantités

Icon Qualität

Ressorts à gaz de qualité

fabriqué en Allemagne

Icon Sonderloesungen

Solutions idoines

grâce à des services de conseil et de calcul

Longue durée de vie

grâce au calcul exact des points de fixation

Produktprogramm

DICTATOR est le spécialiste des ressorts à gaz de haute qualité. Des dizaines d'années d'expérience ainsi qu'une production flexible et hautement efficace permettent de fabriquer des ressorts à gaz répondant spécifiquement aux exigences des clients, même pour de petits volumes de livraison ou des unités individuelles. Grâce à de nombreuses caractéristiques supplémentaires telles qu'une valve, une chambre à huile, un tube de protection, un ressort de compression ou du bio-huile, les ressorts à gaz peuvent satisfaire un large éventail d'exigences.

Ressorts à gaz de poussée

sont utilisés lorsque des volets, trappes, fenêtres, couvercles ou autres éléments mobiles doivent être ouverts, fermés ou bougés

>> Détails

Ressorts à gaz à vitesse lente

Pour les applications qui nécessitent un mouvement particulièrement doux et lent, par exemple pour les objets délicats

>> Détails

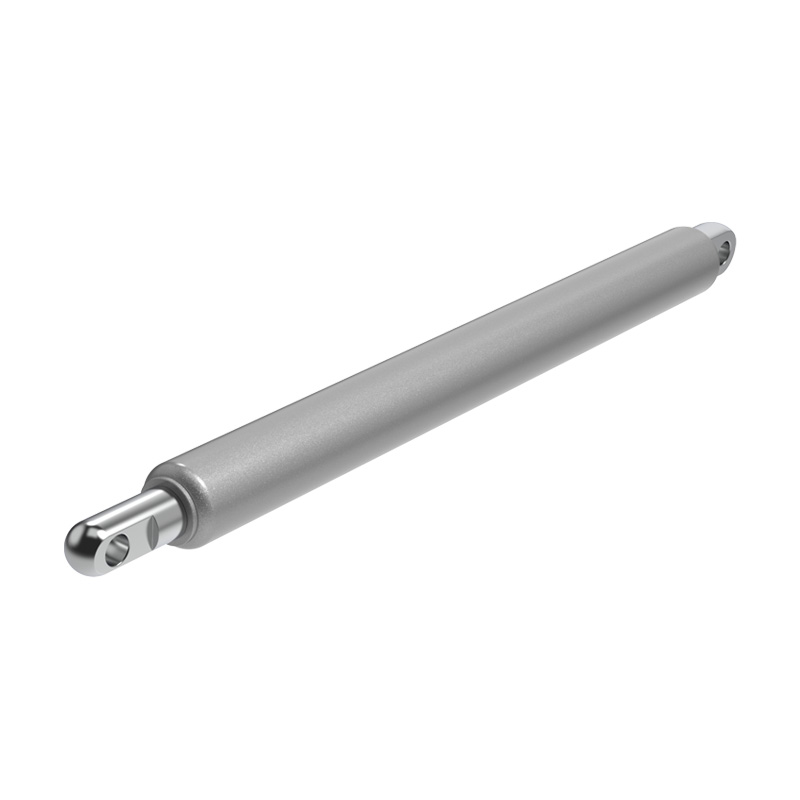

Ressorts à gaz de traction

Pour les applications où l'installation d'un ressort à gaz normal n'est pas possible ou défavorable, par exemple pour des raisons d'espace

>> Détails

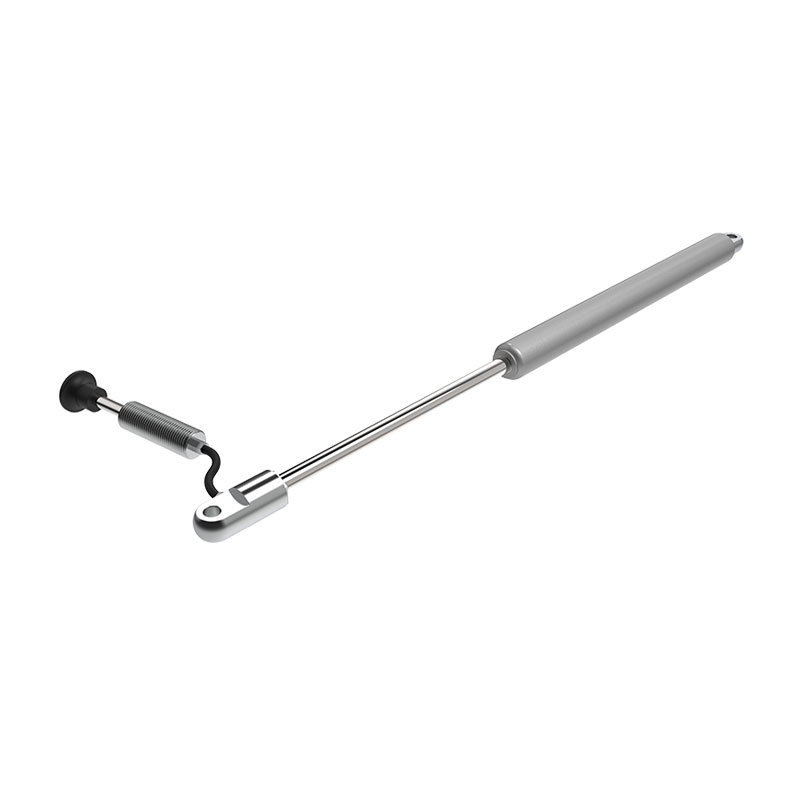

Ressorts à gaz à blocage

L'objet mobile peut être fixé dans n'importe quelle position, avec le choix entre un blocage rigide et un blocage amorti

>> Détails

Ressorts à gaz à vitesse réglable

Combinaison de la fonction d'un ressort à gaz avec celle d'un amortisseur hydraulique. Permet un réglage précis de la vitesse sur site

>> Détails

Service

Notre service fait la différence - conseils et calculs individuels

Nos nombreuses années d'expérience en matière de ressorts à gaz montrent qu'un produit est aussi bon que l'assistance technique qui l'accompagne. Et nous accordons toujours la plus grande importance au conseil personnalisé.

Grâce à notre service de consultation et de calcul personnalisé, nous veillons à ce que vous obteniez une solution qui réponde parfaitement à vos besoins. Parce qu'une solution efficace et sans risque exige plus qu'un bon ressort à gaz. Pour garantir un fonctionnement optimal, il faut tenir compte de divers facteurs liés à la situation d'installation concernée.

Vous voulez un conseil ? Il suffit de remplir le questionnaire ou de nous contacter.

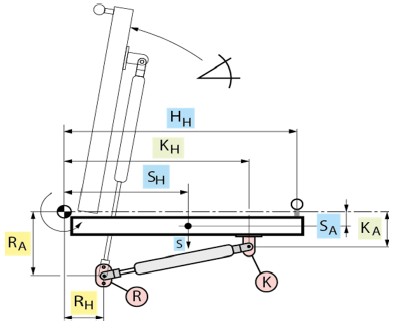

Gasfeder Berechnung

Que faut-il prendre en compte lors du choix des ressorts à gaz ?

Pourquoi chaque demande dépend-elle d'un traitement individuel

Pour que la solution fonctionne et soit sûre, il ne suffit pas d'avoir un bon ressort à gaz, il faut aussi tenir compte de divers facteurs liés à l'installation :

Détermination de la séquence de mouvements

Il ne s'agit pas seulement de définir la vitesse d'ouverture et de fermeture souhaitée. Il faut également tenir compte des forces manuelles nécessaires pour la fermeture, si le volet doit d'abord être légèrement soulevé pour que le ressort à gaz, ou si le volet est verrouillé séparément en position fermée. Selon l'application, d'autres aspects individuels doivent être aussi pris en compte.

Choix des positions de montage

Les possibilités de montage des ressorts à gaz sur site sont généralement limitées. Les points de fixation doivent être bien choisis, car même un léger changement de position (de l'ordre du millimètre) peut avoir un effet considérable sur le fonctionnement du ressort à gaz.

Ressorts à gaz sur un volet de fond

Séquence de mouvement typique d'un volet de fond avec ressorts à gaz

Domaines d'application des ressorts à gaz

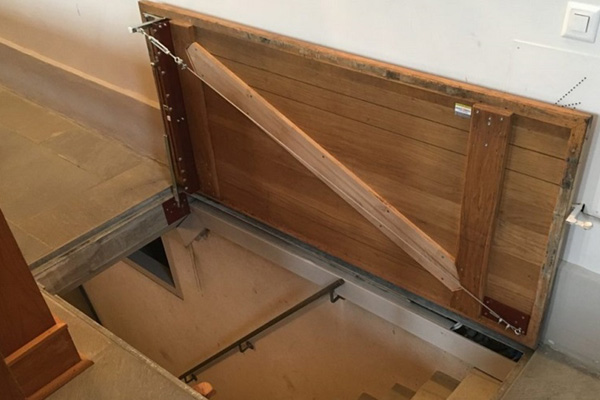

Ressorts à gaz sur trappes de sol

p. ex. trappes d’évacuation, volets de maintenance, volets de sortie de secours, couvercles de fosse, grilles, volets de sécurité, etc.
> à la référence

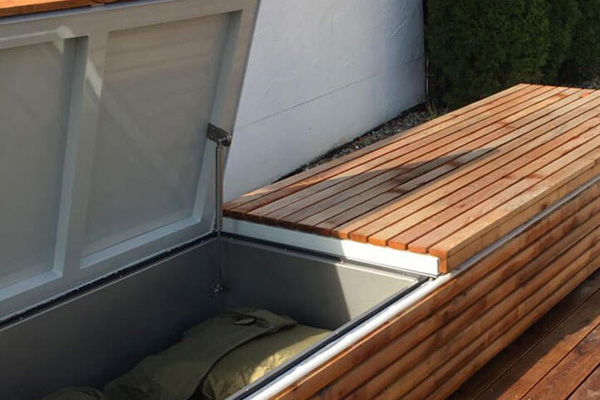

Ressorts à gaz sur boîtes

p. ex. boîtes de jardin, boîtes à outils, boîtes de poubelles/enclos de poubelles

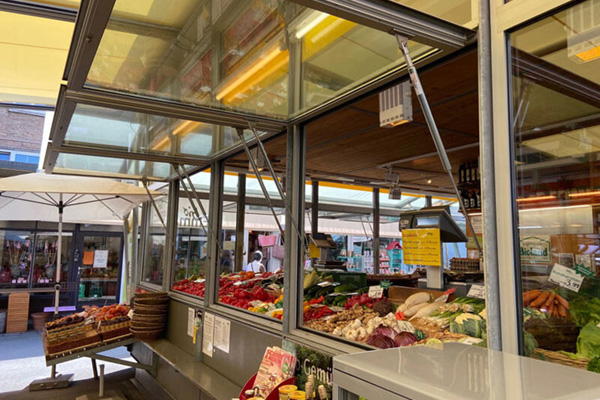

Ressorts à gaz sur buvettes

p. ex. buvettes, snacks, food truck, comptoir de vente

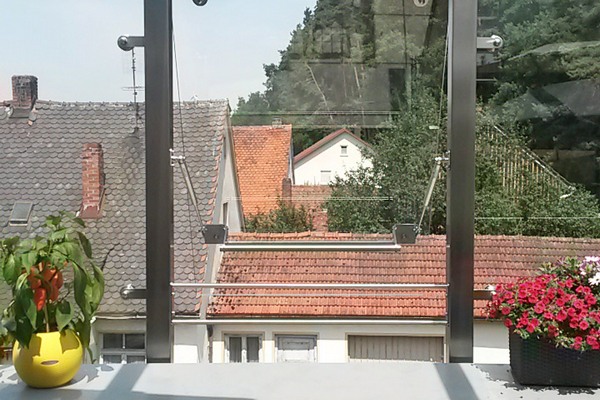

Ressorts à gaz sur fenêtres

p. ex. fenêtres pivotantes, fenêtres de toit, fenêtres en verre, éléments de façade
> à la référence

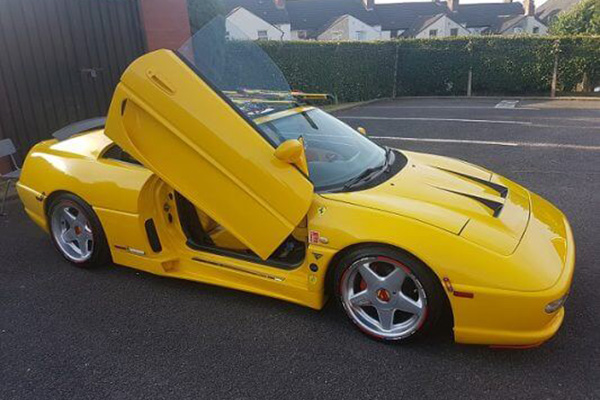

Ressorts à gaz sur véhicules

p. ex. voitures de sport, avions, camions, tracteurs, voitures de pompiers
> à la référence

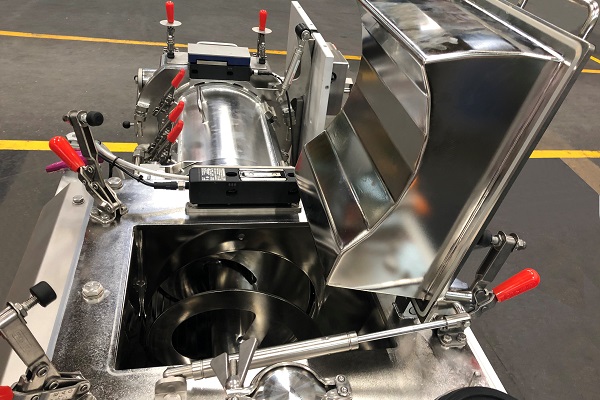

Ressorts à gaz pour l'industrie

p. ex. volets de maintenance, volets sur machines et autre équipement
> à la référence

Vous êtes à la recherche d'une solution avec ressorts à gaz qui fonctionne fiablement ?

Remplissez le questionnaire ou contactez-nous pour un conseil.

FAQs - Foire aux questions

Généralités

Vous pouvez acheter les ressorts à gaz DICTATOR en Suisse ou au Liechtenstein directement auprès de Portimex. Les personnes de contact responsables dans les autres pays peuvent être trouvées sur le site www.dictator.de.

Dans les ressorts à gaz, l'azote gazeux sous haute pression agit sur la face frontale de la tige du piston. Des joints spéciaux assurent un faible frottement, un rendement élevé et une durée de vie particulièrement longue.

> Plus de détails sur le principe de fonctionnement d'un ressort à gaz

> Plus de détails sur les différents modèles de ressorts à gaz

Propriétés du ressort à gaz

La version laquée est suffisante pour une utilisation "normale", même si les ressorts à gaz sont installés à l'extérieur mais dans un environnement sec (par exemple dans une boîte/caisse de jardin). Si les ressorts à gaz se trouvent dans un endroit plutôt humide (couverture de service à côté de la piscine) ou dans un réseau d'égouts, nous recommandons AISI 304 ou AISI 316 selon les conditions d'environnement.

Nous recommandons vivement l'AISI 316 pour la couverture du jacuzzi, car non seulement l'humidité mais aussi le chlore attaquent le matériau.

Le moyen le plus simple est d'utiliser des œillets, car il existe une large gamme de supports disponibles à cet effet, qui s'adaptent à une grande variété de situations de montage. Parfois, cependant, les fourches ou les joints d'angle peuvent être la meilleure solution, mais une fixation doit alors être fournie par le client.

S'il y a un risque que des forces latérales agissent sur le ressort à gaz, il faut toujours utiliser un bout de tige ou un joint d'angle, car cela permet de compenser de petites déviations.

Lorsque nous calculons le ressort à gaz, vous recevez toujours de notre part le ressort à gaz complet avec les attelages.

Il existe une large gamme de supports de montage pour les ressorts à gaz à œillet. Les supports utilisés dépendent de l'espace, de la force du ressort à gaz et du diamètre. Lorsque nous calculons le ressort à gaz, nous suggérons toujours aussi les accessoires de montage appropriés.

Si le ressort à gaz est équipé d'une valve, vous pouvez facilement relâcher une partie de la pression progressivement.

Calcul du ressort à gaz - déterminer le bon ressort à gaz

Malheureusement, il n'existe pas de formule générale pour calculer les ressorts à gaz qui soit valable pour toutes les applications. Même les programmes de calcul standard sur Internet ne sont pas suffisants dans de nombreux cas pour déterminer le bon ressort à gaz, car il faut tenir compte d'une grande variété de facteurs de la situation d'installation respective pour assurer un bon fonctionnement.

Choix des positions de montage

Les possibilités de montage sur place sont généralement limitées. Les points de fixation doivent être bien considérés, car même un léger changement de position (de l'ordre du millimètre) a un effet considérable sur le fonctionnement du ressort à gaz.

Détermination des séquences de mouvements

En outre, les séquences de mouvement souhaitées, par exemple du volet, doivent être déterminées au préalable pour chaque application afin d'obtenir une solution sûre et optimale. Il ne s'agit pas seulement d'une question de vitesse d'ouverture et de fermeture. Il est également nécessaire d'examiner quelles forces manuelles sont nécessaires pour l'ouverture et la fermeture, si le ressort à gaz doit être sans force dans la position fermée du volet, de sorte que le volet doit d'abord être légèrement soulevé pour que le ressort à gaz agisse, ou si le volet doit être verrouillé séparément dans la position fermée, de sorte que le ressort à gaz pousse le volet ou la fenêtre en position ouverte tout seul après avoir libéré le verrou. Selon l'application, de nombreux autres aspects individuels doivent être pris en compte.

Pourquoi Portimex ? Notre approche de la solution

Nous ne nous contentons pas de vous vendre le ressort à gaz, mais grâce à notre service de consultation et de calcul personnalisé, nous vous garantissons une solution de haute qualité qui répond réellement à vos souhaits et à vos besoins. Sur la base de vos spécifications concernant les masses et les poids, la fréquence de fonctionnement, la température ambiante et votre description de l'application, nous déterminons les ressorts à gaz qui vous conviennent.

Nous vous offrons toujours ce service, qu'il s'agisse d'un seul ressort à gaz ou d'un projet portant sur de grandes quantités.

En général, un seul ressort à gaz est suffisant. Cependant, selon la taille et le type d'installation du volet, le volet peut se déformer avec seulement 1 ressort à gaz. Dans ce cas, nous recommandons 2 pièces.

Il suffit de remplir notre questionnaire et de nous envoyer une photo de l'application. Nous calculerons ensuite le ou les ressorts à gaz et les équerres de fixation appropriés, ainsi que les points de fixation exacts.

Pour qu'un ressort à gaz fonctionne exactement comme souhaité, il faut que le ressort à gaz et les points de fixation soient correctement conçus. Sinon, des défaillances parfois dangereuses peuvent survenir, comme par exemple : le volet s'ouvre en claquant, il ne reste pas ouvert, il ferme les derniers centimètres sans freiner, il endommage les charnières du volet, les forces manuelles pour fermer le volet sont trop élevées, ....

Nous calculons le ressort à gaz + les accessoires exactement pour votre application. Ainsi, vous recevrez le bon ressort à gaz et les attelages correspondants. Nous vérifions également dans le calcul s'il existe un risque de flambage pour la tige de piston (diamètre de la tige de piston trop petit pour la longueur de la course, de sorte que la tige de piston peut se plier) ou si le ressort à gaz touche le cadre. Bien entendu, nous tenons compte du comportement d'ouverture souhaité du volet (doit-il s'ouvrir tout seul après avoir été soulevé brièvement ou doit-il s'ouvrir automatiquement dès qu'un loquet est relâché) et des forces manuelles nécessaires pour refermer le volet.

Applications des ressorts à gaz

Les ressorts à gaz de qualité DICTATOR sont utilisés partout où des volets, des trappes, des couvercles ou de nombreux autres éléments mobiles doivent être ouverts, fermés ou déplacés.

Les applications possibles des ressorts à gaz sont presque illimitées. Les applications les plus courantes sont les volets, les fenêtres, les ouvertures d'inspection, les couvercles, les éléments de plafond et de façade, les véhicules de toutes sortes, les ascenseurs, les systèmes d'extraction de fumée et de chaleur, les équipements médicaux ainsi que les machines et les installations industrielles.

Pour une utilisation en extérieur ou même en mer, ainsi que dans le secteur alimentaire et pharmaceutique, les ressorts à gaz et les amortisseurs à huile sont fabriqués en AISI 304 ou AISI 316, qui répondent aux normes de résistance et d'hygiène les plus strictes. Les bio-huiles, également conformes à la FDA, permettent également de trouver des solutions pour les situations environnementales délicates.

Les ressorts à gaz sont également de plus en plus utilisés dans le secteur privé, par exemple :

  • à des fins structurelles, par exemple de lourds volets de plancher dissimulant une sortie de cave
  • couvercles de boîtes de rangement (par exemple, pour les coussins de jardin)
  • couvertures Whirlpool (toujours utiliser des vérins à gaz en AISI 316 !)
  • lits pliants
  • pièces de rechange pour voitures (par exemple, couvercle de coffre) ou également pour camping-cars
  • et bien plus encore...

Des ressorts à gaz peuvent être utilisés pour améliorer les forces de fonctionnement du volet. La force nécessaire pour ouvrir le volet devient beaucoup plus faible et les ressorts à gaz maintiennent le volet ouvert. Lors de la fermeture, les ressorts à gaz empêchent le volet de tomber accidentellement.

Si le volet est maintenu fermé par un verrou mécanique, les ressorts à gaz peuvent ouvrir le volet complètement par eux-mêmes (une fois le verrou a été déverrouillé). Il suffit ensuite de le fermer à la main.

Des ressorts à gaz peuvent être utilisés pour faciliter le fonctionnement, et les fenêtres basculantes restent ouvertes.
