Schiebetürschliesser DICTAMAT 100BK und 160BK
Bei Schiebetüren über 1500mm Arbeitsweg reicht der DICTAMAT 50BK nicht mehr. Es kann dann wahlweise der DICTAMAT 100BK oder der DICTAMAT 650 verwendet werden.
Bei Schiebetüren von z.Bsp. 2000mm würde es aus optischen Gründen keinen Sinn machen, den DICTAMAT 650 zu verwenden. Daher hat die Firma Portimex ein eigenes Set für genau diese Situation entwickelt.
Türschliesser für Schiebetüren DICTAMAT 100BK und DICTAMAT 160BK
Eigenschaften
- Öffnen von Hand
- Schliessen mit einstellbarer Federseilrolle
- Federkraft max. 100 N (für DICTAMAT 100BK) oder 160 N (für DICTAMAT 160BK)
- Arbeitsweg max. 4 m
- Regulierbare Schliessgeschwindigkeit über Radialdämpfer LD100
- LD100 mit Freilauf in Öffnungsrichtung
- Geschlossener Seilkreislauf um Dämpfer und Umlenkrolle und Verbindung zum Flügel – somit konstante Schliessgeschwindigkeits-Regulierung in Schliessrichtung
- Laufschienen-unabhängiges System
- Platzsparende Konstruktion, da kein umlaufender Zahnriemen benötigt wird
- Kein Gegengewicht benötigt
Varianten

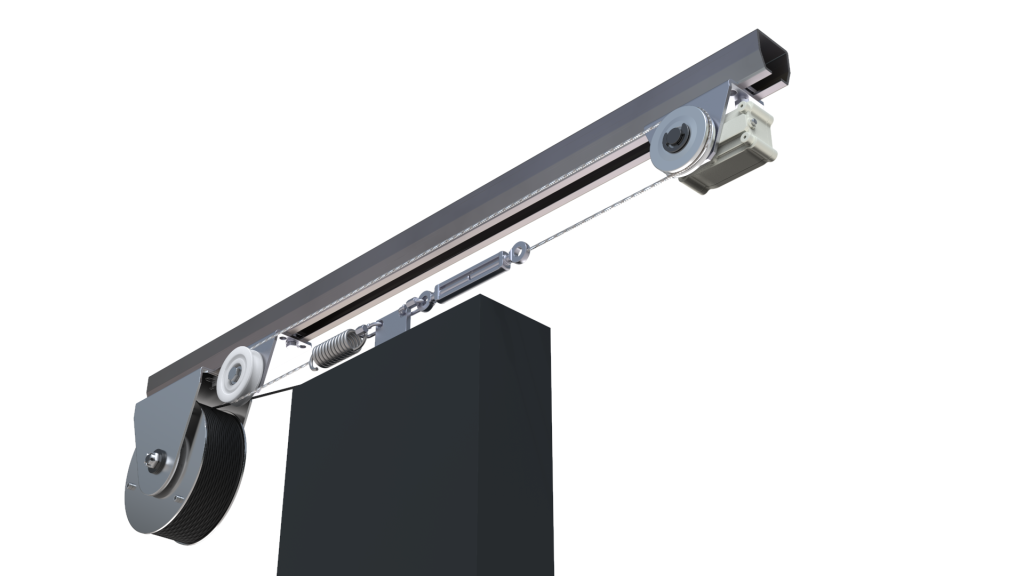

DICTAMAT 100 BK / 160BK
DICTAMAT 100 / 160 Komponenten
- DICTAMAT 100: Federseilrolle 100 N, Arbeitsweg 4 m
- DICTAMAT 160: Federseilrolle 160 N, Arbeitsweg 4 m
- Radialdämpfer LD 100 mit Seilscheibe d = 65mm und Montagewinkel
- Umlenkrolle LD 100 Stahl verzinkt, Rolle d = 63mm
- Tormitnehmer mit Ausgleichsfeder und Spannschraube Drahtseil 3 mm, Länge 25 lfm

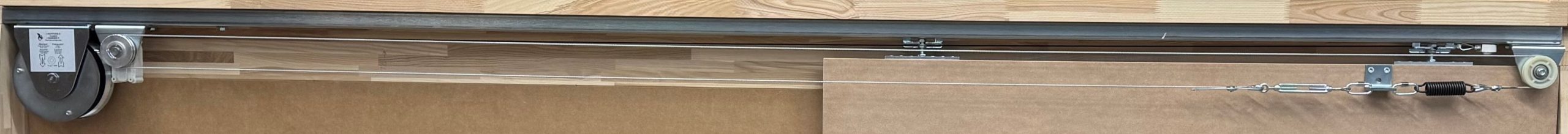

DICTAMAT 100BK / 160BK mit Ø 90 mm Seilscheibe
Schliessvorrichtung DICTAMAT 100 BK mit Ø 90 mm Seilscheibe Komponenten
- DICTAMAT 100: Federseilrolle 100 N, Arbeitsweg 4 m
- DICTAMAT 160: Federseilrolle 160 N, Arbeitsweg 4 m
- Radialdämpfer LD 100 mit Seilscheibe d = 90mm und Montagewinkel
- Umlenkrolle LD 100 Stahl verzinkt, Rolle d = 90mm
- Tormitnehmer mit Ausgleichsfeder und Spannschraube Drahtseil 3 mm, Länge 10 m

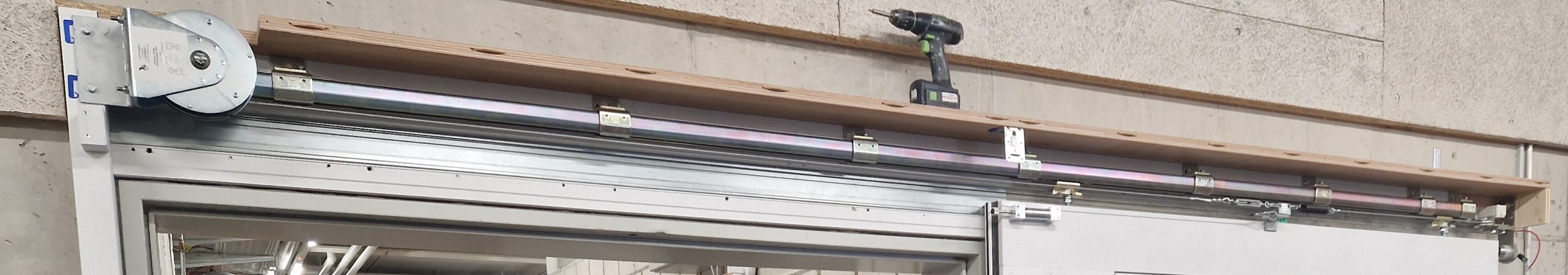

DICTAMAT 100BK / 160BK mit Zahnriemen
Freilauf-Funktion – DICTAMAT 100 oder 160 mit Zahnriemen Die Tür wird durch den DICTAMAT nur im Brandfall geschlossen. Er muss aufgrund der formschlüssigen Verbindung nicht so stark gespannt werden wie das Seil. Dadurch reduziert sich die Reibung, die erforderliche Schliesskraft der Federseilrolle ist geringer und damit wird auch weniger Kraft zum Öffnen der Türe benötigt.
Komponenten
- Radialdämpfer LD 100 Z-Z26 mit Zahnrad Z26 für Zahnriemen Z26-5M-B9, Gehäuse aus Kunststoff, mit Montagewinkel-Set, verzinkt (Artikelnr: 244105)
- Umlenkrolle Zahnriemen mit Montagewinkeln aus Stahl verzinkt für Schließvorrichtung DICTAMAT 50 BK-Z, für Riemenbreite 10 mm (Artikelnr: 701011)
- Türmitnehmer mit Zahnriemenspanner für Zahnriemen 10 mm breit, Stahl verzinkt, für Schließvorrichtung DICTAMAT 50 BK-Z (Artikelnr: 701010)
- Montagewinkel (Set) für Radialdämpfer LD 50, verzinkt (Artikelnr. 244054)
- Federseilrolle 160 N mit Rutschnabe und Freilauf/ Arbeitsweg 6.5 m (Artikelnr. 070060) oder Federseilrolle 100N/ 4m Weg mit Halterung verzinkt (Artikelnr. 070066)
Zubehör
Zubehör
Feststellvorrichtung
Feststellvorrichtung Möchte man die Türe in Position AUF fixieren, um z.B. mit Paletten durchfahren zu können, kann ein zusätzliches Elektrohaftmagnet-Set erworben werden.Durch Betätigung des Handauslösetasters, schliesst die Türe wieder. Hierzu haben wir die passenden Rauchmeldern und die Energieversorgungseinheit, damit im Brandfall die Türe schliesst.
Komponenten
- Haftmagnet mit Winkel (Artikelnr. 998304-05)
- Ankerplatte (Artikelnr. 040025)
- Handauslöse-Taster «Feuerschutzabschluss schliessen» AP, Wippe rot (Artikelnr. 040005)
Montagewinkel für die Federseilrolle
Montagewinkel für die Federseilrolle Um die Montage der Federseilrolle an schwierigen Orten zu vereinfachen.
Komponenten
- Wandmontagewinkel D650 & FSR 160N, promatisiert – bei Verwendung von EKU-Porta 300, HAWA-Super 500 oder besonderen Platzverhältnissen (Artikelnr. 700408-6)
